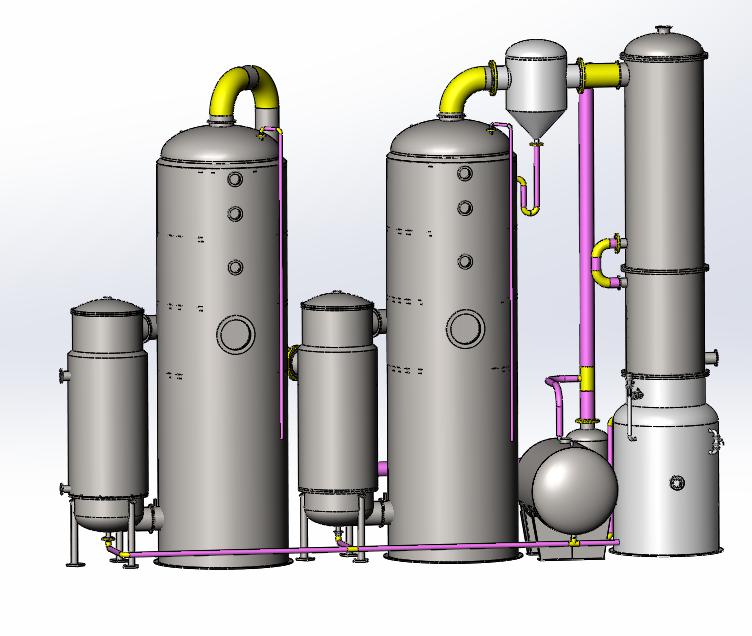

雙效節能濃縮器主要是由加熱器、蒸發室、二效列管加熱器、濃縮鍋、冷凝冷卻器、真空溶媒回收罐、(板式換熱器、真空緩沖罐)等部件構成，在使用過程中，設備連接是由一效外循環濃縮鍋的二次蒸汽口通過氣動閥分別連接二效加熱室和冷凝冷卻器，根據生產不同的規模及要求采用不同的生產方式(雙效或單效)。在雙效生產時利用(真空度0.04Mpa，藥液溫度80多度)一效的二次蒸汽供應二效濃縮加熱(真空度0.08Mpa，藥液溫度60多度)，可根據要求在生產大比重浸膏時：一效生產浸膏比重在1.2左右時并罐于二效組合式濃縮繼續濃縮可達到1.4左右時出膏，在生產過程中采用它充分達到節能的作用。
